معیاری ڈیوٹی کوائلڈ رول پن

معیاری سائز اور تکنیکی وضاحتیں

کوائلڈ پن ڈیزائن اور کام کرنے کا اصول

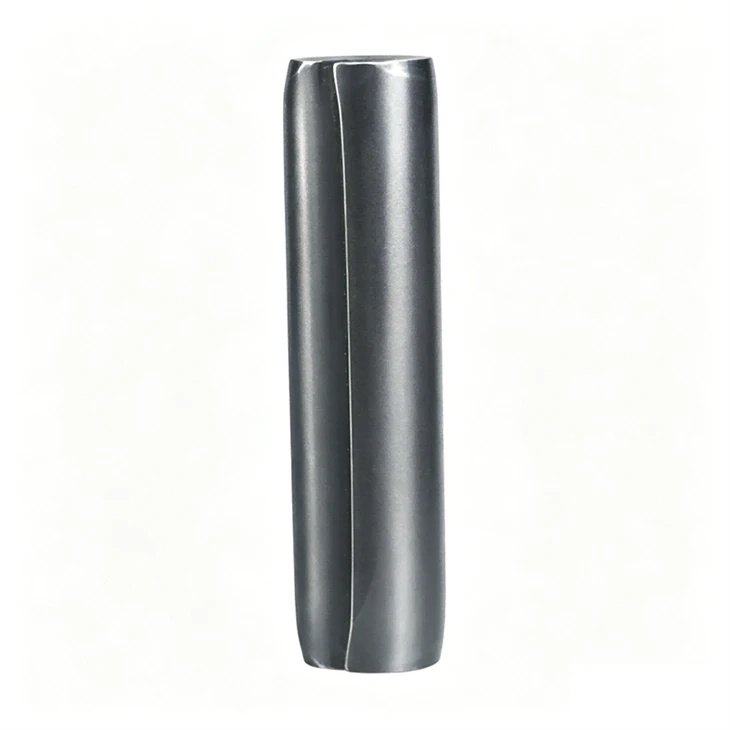

اسٹینڈرڈ ڈیوٹی کوائلڈ رول پن دھات کی ایک پٹی سے بنتے ہیں جو ایک سے زیادہ مرتکز کنڈلیوں میں گھومتے ہیں، جو ایک لچکدار کراس سیکشن کے ساتھ کھوکھلی بیلناکار پروفائل بناتے ہیں۔ تنصیب کے دوران، پن سوراخ کو ایڈجسٹ کرنے کے لیے ریڈیائی طور پر کمپریس کرتا ہے اور سوراخ کی دیوار کے خلاف بہار کی قوت پیدا کرتا ہے۔ یہ لچکدار عمل مخصوص فٹ کے اندر جہتی تغیرات کو ایڈجسٹ کرتے ہوئے پن کو پوزیشن میں برقرار رکھنے میں مدد کرتا ہے۔
- ملٹی کوائل کنسٹرکشن: تہہ دار ڈھانچہ ریڈیل لچک فراہم کرتا ہے اور پریس فٹ برقرار رکھنے کی حمایت کرتا ہے۔
- ریڈیل کمپریشن: پن داخل کرنے کے دوران کمپریس ہوتا ہے اور تیار سوراخ کے مطابق ہوتا ہے۔
- لچکدار ریکوری: سپرنگ فورس پن اور سوراخ والی دیوار کے درمیان رابطے کو برقرار رکھنے میں مدد کرتی ہے۔
- معیاری ڈیوٹی ڈیزائن: عام مکینیکل اسمبلیوں کے لیے جہاں مطلوبہ بوجھ اور آپریٹنگ حالات معیاری ڈیوٹی پن کے مطابق ہوں۔





تنصیب اور سوراخ کی ضروریات





معیاری ڈیوٹی کوائلڈ رول پنوں کی مطلوبہ برقراری کارکردگی کو حاصل کرنے کے لیے سوراخ کی درست تیاری اور تنصیب ضروری ہے۔ پن کا انتخاب کرتے وقت سوراخ کے طول و عرض، ورک پیس کا مواد، اور تنصیب کی سیدھ پر غور کیا جانا چاہیے۔
کلیدی تنصیب کے تحفظات
- سوراخ کا قطر: قابل اطلاق معیار، پن کی تفصیلات، اور اسمبلی ڈیزائن کے مطابق سوراخ کا قطر اور رواداری کا انتخاب کریں۔
- سوراخ کی تیاری: اس بات کو یقینی بنائیں کہ سوراخ صاف ہے اور گڑھوں یا ملبے سے پاک ہے جو داخل کرنے میں مداخلت کر سکتا ہے۔
- سوراخ کا اندراج: ایک مناسب لیڈ ان یا چیمفر سوراخ میں پن کی رہنمائی اور تنصیب کے دوران نقصان کو کم کرنے میں مدد کرسکتا ہے۔
- پن کی سیدھ: دبانے کے دوران ناہموار لوڈنگ یا خرابی کو روکنے کے لیے پن کو سوراخ کے محور کے ساتھ سیدھ میں رکھیں۔
- تنصیب کا طریقہ: کنٹرول شدہ محوری قوت کو لاگو کرنے کے لیے مناسب پریس یا پن انسٹالیشن ٹول استعمال کریں۔ بے قابو ہتھوڑے سے پرہیز کریں جو پن یا ورک پیس کو نقصان پہنچا سکتا ہے۔
- کنارے کا فاصلہ: سوراخ کے ارد گرد کافی مواد فراہم کریں تاکہ کریکنگ یا خرابی کے خطرے کو کم کیا جا سکے، خاص طور پر ٹوٹنے والے یا پتلے اجزاء میں۔

مواد اور سطح ختم کرنے کے اختیارات
مواد کا انتخاب سنکنرن مزاحمت، مکینیکل کارکردگی، اور آپریٹنگ ماحول کے لیے موزوں ہونے کو متاثر کرتا ہے۔ مناسب مواد اور ختم اسمبلی کے بوجھ، نمائش کے حالات، اور ملاوٹ کے اجزاء کے ساتھ مطابقت کے مطابق بیان کیا جانا چاہئے.

اکثر پوچھے گئے سوالات

کوائلڈ رول پن اور سلاٹڈ اسپرنگ پن میں کیا فرق ہے؟
ایک کوائلڈ رول پن میں ملٹی لیئر رولڈ ڈھانچہ ہوتا ہے، جبکہ ایک سلاٹڈ اسپرنگ پن ایک بیلناکار پٹی سے ایک طول بلد سلاٹ کے ساتھ بنتا ہے۔ کوائلڈ ڈیزائن ریڈیل لچک فراہم کرتا ہے اور اپنی تہوں والی ساخت کے ذریعے تناؤ کو تقسیم کرتا ہے، جس سے پن کی دو اقسام مختلف مشترکہ ڈیزائن اور لوڈنگ کے حالات کے لیے موزوں ہوتی ہیں۔

مجھے ہیوی ڈیوٹی پن کے بجائے معیاری ڈیوٹی کوائلڈ رول پن کا انتخاب کب کرنا چاہیے؟
معیاری ڈیوٹی کوائلڈ رول پن عام طور پر مکینیکل اسمبلیوں میں معتدل بوجھ کی ضروریات کے ساتھ استعمال ہوتے ہیں۔ ہیوی ڈیوٹی کوائلڈ پن ان ایپلی کیشنز کے لیے بنائے گئے ہیں جن میں زیادہ بوجھ کی گنجائش کی ضرورت ہوتی ہے۔ حتمی انتخاب مشترکہ بوجھ، سوراخ کے طول و عرض، اجزاء کے مواد، اور آپریٹنگ حالات پر منحصر ہے.

انسٹالیشن کے بعد کوائلڈ رول پن کے ڈھیلے ہونے کی کیا وجہ ہے؟
ڈھیلے ہونے کا نتیجہ بڑے یا گھسے ہوئے سوراخ، سوراخ کی غلط برداشت، بار بار اثر لوڈنگ، ضرورت سے زیادہ کمپن، یا انسٹالیشن کے دوران پن کے نقصان سے ہو سکتا ہے۔ سوراخ کی حالت کی جانچ کرنا اور مخصوص پن ٹو ہول فٹ کی تصدیق کرنے سے وجہ کی شناخت میں مدد مل سکتی ہے۔

میں اپنی اسمبلی کے لیے صحیح پن کی لمبائی کا تعین کیسے کروں؟
پن کی لمبائی کو جوڑنے والے اجزاء کی مشترکہ موٹائی، مطلوبہ مصروفیت کی گہرائی اور اسمبلی ڈیزائن کے مطابق منتخب کیا جانا چاہیے۔ پن کو ملحقہ اجزاء یا حرکت پذیر حصوں میں مداخلت کیے بغیر کافی مصروفیت فراہم کرنی چاہیے۔
